Wat maakt tandwieloverbrengingen essentieel voor een betrouwbare krachtoverbrenging?

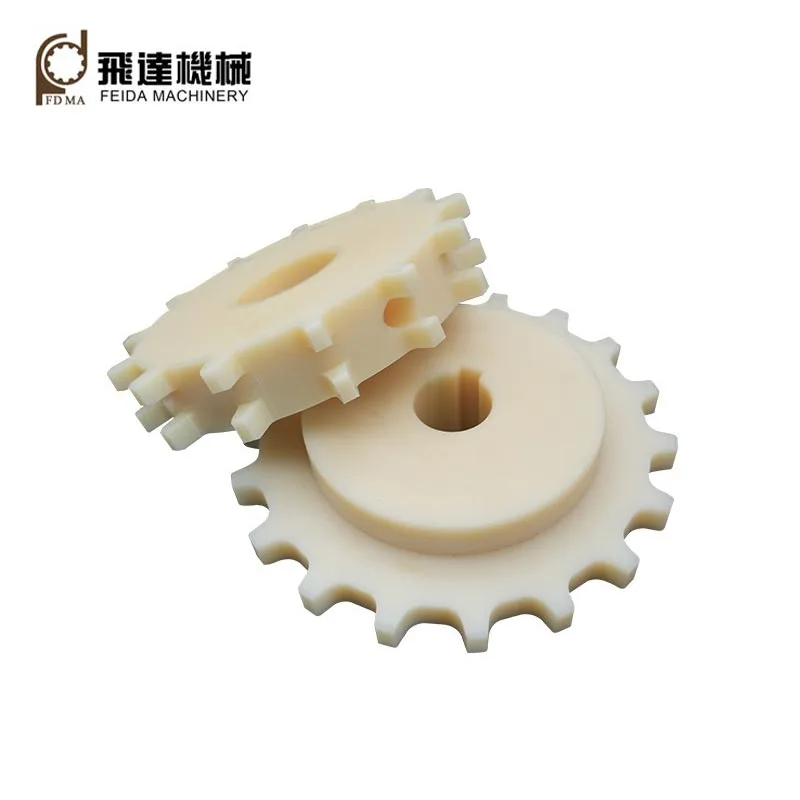

Wat zijn tandwieltandwielen?

Tandwielen zijn getande mechanische componenten die zijn ontworpen om in een ketting te grijpen en rotatiebewegingen over te brengen. De tanden passen in de ruimtes tussen de kettingschakels, waardoor het koppel van een aandrijfas naar een aangedreven as kan worden verplaatst. Deze positieve betrokkenheid onderscheidt tandwielsystemen van op wrijving gebaseerde transmissiemechanismen.

Een typisch kettingwiel kan bestaan ​​uit een centrale boring, een naaf, een lichaam en nauwkeurig bewerkte tanden. Afhankelijk van de uitrusting kunnen tandwielen worden vervaardigd als eenvoudige plaatvormige componenten of als grotere ontwerpen met hubs, bedoeld voor zware toepassingen.

In industriële machines helpen goed ontworpen tandwielen om een ​​voorspelbare beweging te behouden tijdens het omgaan met veeleisende bedrijfsomstandigheden. Hun relatief eenvoudige constructie maakt ze ook praktisch voor apparatuur die regelmatig moet worden vervangen of onderhouden.

Hoe tandwieloverbrengingen werken

Het werkingsprincipe is eenvoudig. Een aandrijfkettingwiel is verbonden met een roterende as. Terwijl het tandwiel draait, grijpen de tanden in de kettingrollen of kettingschakels. De ketting beweegt rond het tandwiel en brengt de mechanische kracht over op een ander tandwiel dat is verbonden met een aangedreven as.

De relatie tussen de grootte van het tandwiel en de kettingsnelheid heeft rechtstreeks invloed op het transmissiesysteem. Een kleiner aandrijftandwiel kan een andere snelheids- en koppelverhouding opleveren dan een groter tandwiel. Ingenieurs moeten daarom bij het ontwerpen van machines rekening houden met het aantal tanden en de beoogde overbrengingsverhouding.

Belangrijkste kenmerken en constructie

Hoewel tandwielen misschien eenvoudig lijken, bepalen verschillende dimensionale en structurele details of een onderdeel betrouwbaar zal werken.

Veel voorkomende toepassingen van tandwielen

De veelzijdigheid van kettingoverbrenging maakt tandwieloverbrengingen geschikt voor veel mechanische systemen. Hun vermogen om aanzienlijke belastingen over te brengen zonder afhankelijk te zijn van wrijving is vooral nuttig in industriële omgevingen.

Tandwielen zijn ook te vinden in motorfietsen, fietsen, compacte machines, hefapparatuur, voedselverwerkingsmachines en gespecialiseerde automatiseringssystemen.

Materialen gebruikt voor tandwielen

Materiaalkeuze heeft een directe invloed op de slijtvastheid, het draagvermogen, de corrosieweerstand, de maatvastheid en de algehele levensduur. De juiste keuze hangt af van de toepassing en hoeft niet simpelweg het hardste beschikbare materiaal te selecteren.

Belangrijke selectiefactoren

Het selecteren van tandwielen uitsluitend op basis van visuele afmetingen is een van de meest voorkomende oorzaken van voortijdige transmissieproblemen. Kopers en technici moeten de volledige werkomgeving evalueren voordat ze een bestelling plaatsen.

1. Compatibiliteit van de ketting:Bevestig kettingseries, steek, rolafmetingen en andere relevante specificaties.
2. Aantal tanden:Selecteer het juiste aantal tanden op basis van de vereisten voor snelheid, koppel en overbrengingsverhouding.
3. Boring en asafmetingen:Controleer de boringdiameter, spiebaan, vereisten voor stelschroeven en montageconfiguratie.
4. Laadvermogen:Denk aan continue belasting, piekbelasting, schokbelasting en startkoppel.
5. Bedrijfssnelheid:Hogesnelheidssystemen vereisen mogelijk zorgvuldige aandacht voor tandgeometrie, balans, smering en uitlijning.
6. Omgevingsomstandigheden:Stof, water, chemicaliën, temperatuur en blootstelling aan de buitenlucht kunnen de materiaalkeuze beïnvloeden.
7. Oppervlaktebehandeling:Warmtebehandeling of beschermende coatings kunnen, indien nodig, de slijtvastheid of corrosieweerstand verbeteren.
8. Dimensionale nauwkeurigheid:Een juiste bewerking is essentieel voor een consistente kettingaangrijping en een stabiele werking.

Tandwieltandwielen versus conventionele tandwielen

Tandwieloverbrengingen en conventionele tandwielen brengen beide mechanische kracht over, maar ze werken anders en zijn geschikt voor verschillende systeemontwerpen.

Voor toepassingen die een flexibele aspositionering of relatief lange hartafstanden vereisen, kan ketting-en-tandwieloverbrenging een praktische oplossing zijn. Directe tandwielen kunnen geschikter zijn wanneer compacte installatie, nauwkeurige positionering en werking op hoge snelheid primaire aandachtspunten zijn.

Onderhoud en probleemoplossing

Zelfs nauwkeurig vervaardigde tandwielen kunnen voortijdig slijten als het transmissiesysteem slecht wordt onderhouden. Een preventieve onderhoudsroutine moet zowel het tandwiel als de ketting aanpakken.

• Tandslijtage inspecteren:Gehaakte, geslepen of ongelijkmatige tanden kunnen duiden op overmatige slijtage of kettinggerelateerde problemen.
• Kettingspanning controleren:Overmatige speling of overspanning kan de mechanische spanning verhogen.
• Uitlijning verifiëren:Verkeerd uitgelijnde tandwielen kunnen ongelijkmatige belasting en versnelde kettingslijtage veroorzaken.
• Onderhoud smering:Een goede smering vermindert wrijving en helpt slijtage onder controle te houden.
• Montage inspecteren:Losse bevestigingsmiddelen, beschadigde spiebanen of asbewegingen moeten onmiddellijk worden gecorrigeerd.
• Vervang versleten onderdelen samen indien nodig:Het installeren van een nieuw tandwiel met een ernstig versleten ketting kan de levensduur van het nieuwe onderdeel verkorten.

Wat kopers moeten controleren voordat ze bestellen

Het kopen van tandwielen voor industriële machines is niet alleen een prijsvergelijking. Een goedkoop onderdeel dat niet past bij de keten of de bedrijfsomstandigheden kan resulteren in stilstand, herhaalde vervanging en hogere onderhoudskosten.

1. Vraag naar de volledige maatspecificaties.
2. Bevestig de compatibiliteit met de bestaande of geplande keten.
3. Controleer de beschikbare materiaal- en warmtebehandelingsopties.
4. Controleer bewerkingstoleranties voor kritische afmetingen.
5. Bespreek indien nodig de vereisten voor aangepaste boring, spiebaan, naaf en tand.
6. Verduidelijk productiehoeveelheden en verpakkingsvereisten voor bulkbestellingen.
7. Vraag technische tekeningen of monsters aan voor ingewikkelde toepassingen.
8. Evalueer de productiecapaciteiten en het kwaliteitscontroleproces van de leverancier.

Voor OEM-machinefabrikanten kunnen op maat gemaakte tandwielen bijzonder waardevol zijn. Een onderdeel kan worden geproduceerd rond de werkelijke asafmetingen van de apparatuur, de transmissievereisten, de installatiebeperkingen en de verwachte werkomgeving, in plaats van het machineontwerp te dwingen een standaardonderdeel te huisvesten.
