Wat maakt metalen rechte kegeltandwielen betrouwbaar voor industriële krachtoverbrenging?

Inhoudsopgave

1. Wat zijn metalen rechte kegeltandwielen?
2. Belangrijkste structurele kenmerken
3. Overwegingen bij materiaal en warmtebehandeling
4. Hoe ontwerp de prestaties beïnvloedt
5. Industriële toepassingen
6. Wat kopers moeten controleren voordat ze bestellen
7. Productie en kwaliteitscontrole
8. Veelvoorkomende problemen en hun oorzaken
9. Rechte kegeltandwielen en spiraalvormige kegeltandwielen
10. Aangepaste metalen rechte kegeltandwielen
11. Veelgestelde vragen
12. Conclusie

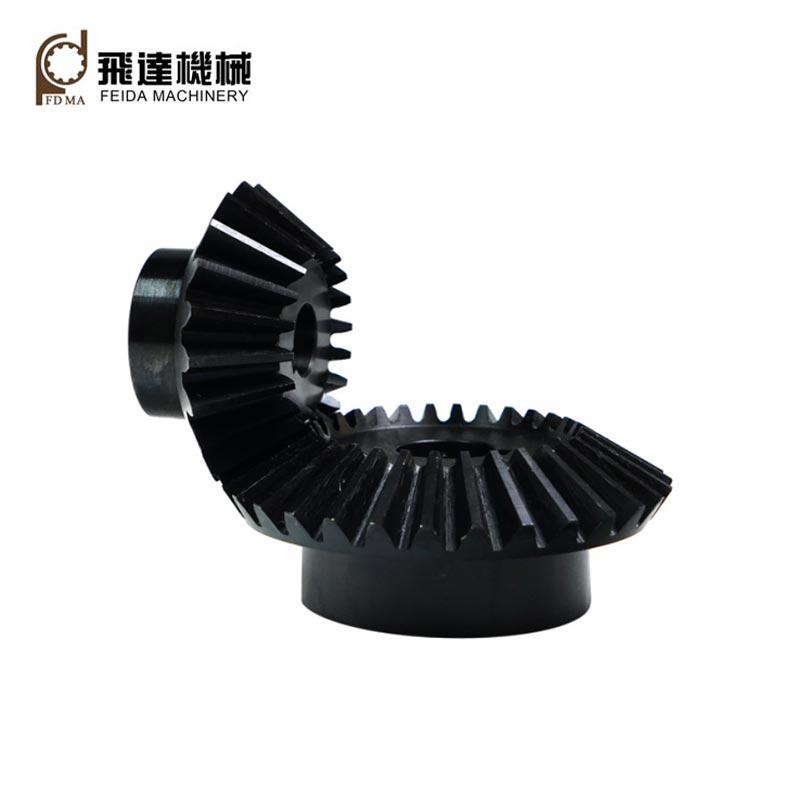

1. Wat zijn metalen rechte kegeltandwielen?

Metalen rechte kegeltandwielen zijn conische tandwielen met rechte tanden die langs het oppervlak van een steekkegel zijn aangebracht. Wanneer een paar kegeltandwielen in elkaar grijpen, kunnen ze beweging overbrengen tussen elkaar kruisende assen terwijl de richting van de krachtoverbrenging verandert.

Vergeleken met cilindrische rechte tandwielen is de geometrie van een kegeltandwiel meer driedimensionaal omdat de tandafmetingen over de spanwijdte veranderen. De tandvorm, steekkegel, ashoek, spanwijdte, speling en montagepositie moeten daarom als een compleet systeem worden beschouwd en niet als geïsoleerde afmetingen.

Rechte kegeltandwielen zijn bijzonder aantrekkelijk wanneer de toepassing niet de soepele snelle inschakeling vereist die gepaard gaat met complexere ontwerpen met gebogen tanden. Hun relatief eenvoudige tandopstelling kan ook voordelig zijn voor bepaalde mechanische systemen met lage tot matige snelheid, compacte apparatuur, machineaandrijvingen en vervangingstoepassingen.

2. Belangrijkste structurele kenmerken

Een betrouwbare uitrusting begint met een duidelijk begrip van de geometrie ervan. Verschillende parameters hebben rechtstreeks invloed op de compatibiliteit, het laadvermogen en de installatie.

3. Overwegingen inzake materiaal en warmtebehandeling

Materiaalkeuze is een van de belangrijkste beslissingen bij de aanschaf van metalen tandwielen. Een tandwiel dat wordt gebruikt in een lichtbelast verpakkingsmechanisme stelt heel andere eisen dan een tandwiel dat continu onder een hoog koppel werkt.

Veel voorkomende technische keuzes zijn onder meer koolstofstaal, gelegeerd staal, roestvrij staal en andere gespecialiseerde metaalsoorten. Het geschikte materiaal is afhankelijk van de belasting, de gebruiksomgeving, de blootstelling aan corrosie, de snelheid, de verwachte levensduur, de productiemethode en de beschikbare warmtebehandeling.

• Koolstofstaal:Vaak overwogen voor kostengevoelige mechanische toepassingen waar gematigde prestatie-eisen van toepassing zijn.
• Gelegeerd staal:Geschikt wanneer een hogere sterkte, slijtvastheid of warmtebehandelingsvermogen vereist is.
• Roestvrij staal:Handig als corrosiebestendigheid een belangrijke overweging is.
• Warmtebehandeld staal:Kan een harder werkoppervlak bieden met behoud van geschikte kerneigenschappen, mits correct gespecificeerd.

Warmtebehandeling mag nooit onafhankelijk van het tandwielontwerp worden gekozen. Hardheid, kastdiepte, indien van toepassing, kerneigenschappen, maatvastheid en daaropvolgende afwerkingsvereisten moeten allemaal samen in overweging worden genomen.

4. Hoe ontwerp de prestaties beïnvloedt

De prestaties van tandwielen worden bepaald door de interactie tussen geometrie, materiaal, productienauwkeurigheid, installatie, smering en bedrijfsomstandigheden. Een theoretisch geschikt tandwiel kan nog steeds slecht presteren als de bijpassende componenten verkeerd zijn uitgelijnd.

5. Industriële toepassingen

Metalen rechte kegeltandwielen zijn te vinden in mechanische systemen die hoekige krachtoverbrenging nodig hebben zonder dat een zeer complexe tandwielconfiguratie nodig is.

• Industriële machines en transmissiesamenstellen
• Apparatuur voor materiaalbehandeling
• Verpakkingsmachines
• Transportsystemen
• Landbouwmachines
• Werktuigmachines en hulpmechanismen
• Auto- en voertuiggerelateerde mechanische systemen
• Apparatuur voor krachtoverbrenging voor algemeen gebruik
• Op maat gemaakte mechanische assemblages

De geschiktheid van rechte kegeltandwielen hangt af van de werkelijke bedrijfsomstandigheden. Toepassingen met veeleisende hoge snelheden en lage geluidseisen kunnen een andere conische tandwielconfiguratie vereisen, terwijl eenvoudigere systemen kunnen profiteren van de eenvoudige geometrie van rechte tanden.

6. Wat kopers moeten controleren voordat ze bestellen

Veel aankoopproblemen ontstaan ​​doordat de koper alleen een productnaam en basisdiameter opgeeft. Voor een vervangend of op maat gemaakt tandwiel heeft de fabrikant voldoende informatie nodig om de beoogde transmissierelatie te reproduceren.

Als de originele uitrusting beschikbaar is, kan het verstrekken van een tekening, monster, foto's met afmetingen of een volledige uitrustingsspecificatie de communicatiefouten aanzienlijk verminderen. Voor vervangingsprojecten is informatie over het bijpassende tandwiel net zo belangrijk, omdat twee tandwielen als paar compatibel moeten zijn.

7. Productie en kwaliteitscontrole

De productiekwaliteit heeft rechtstreeks invloed op het tandcontact, de maatconsistentie, het loopgedrag en de levensduur. Rechte kegeltandwielen hebben een conische geometrie, dus het beheersen van de tandvorm en de bijbehorende afmetingen vereist geschikte apparatuur, gereedschappen, meetmethoden en procescontrole.

Een betrouwbaar productieproces omvat normaal gesproken materiaalverificatie, voorbereiding van het onbewerkte stuk materiaal, tanden snijden, warmtebehandeling waar nodig, afwerking, maatinspectie en uiteindelijke kwaliteitsverificatie. Afhankelijk van de toepassing kan de inspectie betrekking hebben op tandafmetingen, slingering, speling, boringafmetingen, hardheid, oppervlakteconditie en paringsprestaties.

Voor industriële bestellingen op maat moeten kopers ook vragen hoe productiemonsters worden goedgekeurd en hoe de maatconsistentie wordt gehandhaafd tijdens batchproductie. Een leverancier die helder kan communiceren over tekeningen, toleranties, materialen en keuringseisen kan kostbaar nabewerking helpen voorkomen.

8. Veelvoorkomende problemen en hun oorzaken

9. Rechte kegeltandwielen en spiraalvormige kegeltandwielen

Rechte en spiraalvormige kegeltandwielen brengen beide kracht over tussen elkaar kruisende assen, maar hun tandgeometrie verschilt. Rechte kegeltandwielen gebruiken rechte, taps toelopende tanden, terwijl spiraalvormige kegeltandwielen gebogen tanden gebruiken.

De juiste configuratie is afhankelijk van snelheid, belasting, geluidsvereisten, installatieruimte, productiecapaciteit en totale systeemvereisten. Een versnelling moet daarom worden geselecteerd op basis van de machine, in plaats van door de tandstijlen afzonderlijk te vergelijken.

10. Aangepaste metalen rechte kegeltandwielen

Standaard versnellingen zijn handig als de bestaande afmetingen overeenkomen met de machine. Veel industriële projecten vereisen echter aangepaste tandwielen omdat de beschikbare installatieruimte, asopstelling, belasting, montage-interface of vervangingsafmetingen niet standaard zijn.

Jinjiang Feida Machinery Co., Ltd. kan worden overwogen voor projecten waarbij op maat gemaakte metalen tandwielcomponenten nodig zijn op basis van technische tekeningen, monsters, maatvereisten of toepassingsinformatie. Voor B2B-kopers is het nuttigste uitgangspunt een volledige technische specificatie, in plaats van eenvoudigweg een prijs op te vragen voor ‘rechte kegeltandwielen’.

Met deze informatie kan de fabrikant beoordelen of het voorgestelde ontwerp, materiaal, bewerkingstraject en kwaliteitseisen verenigbaar zijn met de beoogde toepassing.

11. Veelgestelde vragen

12. Conclusie

Metalen rechte kegeltandwielen blijven een praktische oplossing voor mechanische systemen die een betrouwbare hoekkrachtoverbrenging via kruisende assen nodig hebben. Hun relatief eenvoudige tandgeometrie maakt ze bruikbaar voor een breed scala aan machines, vooral wanneer de toepassing meer nadruk legt op betrouwbare transmissie, compacte installatie, gecontroleerde productievereisten en onderhoudbaarheid dan op extreem stille werking op hoge snelheid.

Voor kopers is de belangrijkste stap het afstemmen van de tandwielspecificatie op de werkelijke werkomgeving. Het aantal tanden, de geometrie, het materiaal, de hardheid, de breedte van het oppervlak, de ashoek, de snelheid, het koppel, de uitlijning, de smering en de productietoleranties moeten allemaal in overweging worden genomen voordat de productie begint.

Of u nu vervangende componenten, productiebatches of op maat ontworpen transmissieonderdelen nodig heeft, duidelijke technische communicatie kan compatibiliteitsproblemen en onnodige ontwikkelingskosten helpen verminderen.Jinjiang Feida Machinery Co., Ltd.kan met klanten samenwerken aan aangepaste tandwielvereisten op basis van projectspecificaties en toepassingsbehoeften.

Aangepaste metalen rechte kegeltandwielen nodig?

Deel uw tekening, monster, afmetingen, materiaalvereisten of toepassingsdetails met Jinjiang Feida Machinery Co., Ltd. Ons team kan u helpen de specificaties te evalueren en een geschikte, op maat gemaakte tandwieloplossing voor uw machines te bespreken. Neem contact met ons op.
