Hoe verbeteren spiraalvormige kegeltandwielen de krachtoverbrenging in veeleisende machines?

Spiraalvormige kegeltandwielenzijn precisietransmissiecomponenten die zijn ontworpen om rotatievermogen over te brengen tussen elkaar kruisende assen en tegelijkertijd een soepele, betrouwbare en efficiënte werking te bieden. Vergeleken met conventionele rechte kegeltandwielen maakt de gebogen tandgeometrie een geleidelijke tandaangrijping mogelijk, waardoor trillingen, bedrijfsgeluiden en stootbelastingen worden verminderd. Dit maakt ze bijzonder waardevol in industriële versnellingsbakken, autosystemen, apparatuur voor materiaalbehandeling, werktuigmachines, landbouwmachines en andere toepassingen waarbij een compacte constructie en betrouwbare koppeloverdracht essentieel zijn.

In deze gids worden de werkingsprincipes, de belangrijkste voordelen, veel voorkomende toepassingen, materiaaloverwegingen, prestatiefactoren, onderhoudsvereisten en aankoopoverwegingen voor spiraalvormige kegeltandwielen uitgelegd. Het belicht ook veelvoorkomende problemen van klanten en praktische manieren om voortijdige slijtage, overmatig geluid, oververhitting en transmissiestoringen te voorkomen.

Inhoudsopgave

Wat zijn spiraalvormige kegeltandwielen?

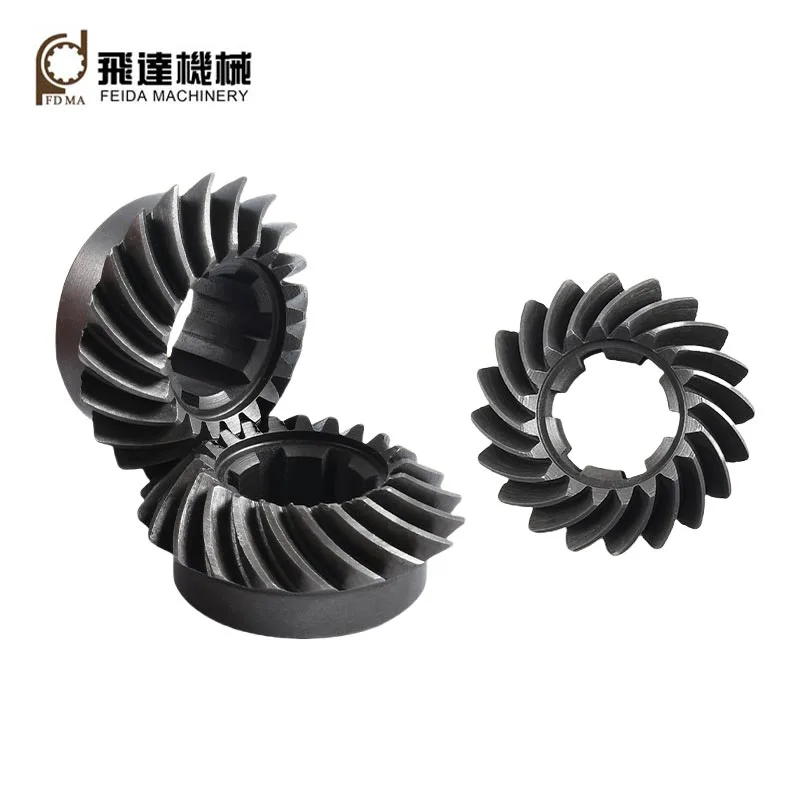

Spiraalvormige kegeltandwielen zijn kegeltandwielen met gebogen, schuine tanden die doorgaans worden gebruikt om beweging en koppel over te brengen tussen assen die onder een hoek zijn geplaatst, gewoonlijk op ongeveer 90 graden. Hun spiraalvormige tandprofiel zorgt voor een meer geleidelijke aangrijping tussen bijpassende tanden dan een recht kegeltandwiel.

Dit geleidelijke contact is een van de belangrijkste redenen waarom deze tandwielen op grote schaal worden gebruikt in apparatuur waar soepele rotatie, verminderde trillingen en betrouwbare koppeloverdracht van belang zijn. In plaats van dat de gehele tandbreedte abrupt ingrijpt, zorgt de spiraalgeometrie ervoor dat het contact over het tandoppervlak kan verlopen.

Voor machinefabrikanten kan dit zich vertalen in een stabielere werking, verbeterd comfort voor de machinist en minder mechanische schokken. Voor kopers van vervangingsonderdelen is het selecteren van de juiste geometrie echter van cruciaal belang, omdat zelfs een tandwiel van hoge kwaliteit slecht kan presteren als de tandspecificaties, afmetingen of bijpassende componenten niet compatibel zijn.

Hoe werken spiraalvormige kegeltandwielen?

Het werkingsprincipe is eenvoudig: één kegeltandwiel, gewoonlijk het rondsel genoemd, drijft een ander kegelwiel aan. Omdat de tanden op conische oppervlakken zijn geplaatst, kan de rotatiebeweging van de ene naar de andere as worden omgeleid, terwijl tegelijkertijd het koppel wordt overgedragen.

Omdat de tandaangrijping progressief is, kunnen spiraalvormige kegeltandwielen een soepelere krachtoverdracht bieden bij hogere rotatiesnelheden dan veel alternatieven met rechte tanden. Een juiste uitlijning blijft essentieel. Een slechte positionering van de as, onjuiste speling of onvoldoende smering kunnen deze voordelen aanzienlijk verminderen.

Wat zijn de belangrijkste voordelen van spiraalvormige kegeltandwielen?

Deze voordelen zijn vooral waardevol wanneer machines continu in bedrijf zijn. Verminderde trillingen en gecontroleerde tandaangrijping kunnen lagers, assen en andere aangesloten componenten helpen beschermen tegen onnodige mechanische belasting.

Waar worden spiraalvormige kegeltandwielen vaak gebruikt?

Spiraalvormige kegeltandwielen worden gebruikt in veel mechanische systemen die een betrouwbare hoekkrachtoverbrenging vereisen. Hun combinatie van soepele aangrijping, compacte constructie en koppelverwerkingsvermogen maakt ze bruikbaar in zowel standaard- als gespecialiseerde machines.

Welke factoren zijn van belang bij het selecteren van spiraalvormige kegeltandwielen?

Het kiezen van een tandwiel uitsluitend op basis van de buitendiameter of prijs is een veel voorkomende aankoopfout. De versnelling moet passen bij het volledige transmissiesysteem. Alvorens een offerte aan te vragen, moeten machinefabrikanten en onderhoudsteams de essentiële bedrijfsparameters voorbereiden.

• Overbrengingsverhouding:Bevestig de vereiste relatie tussen invoer- en uitvoersnelheid.
• Koppel:Identificeer normale, piek- en potentiële schokbelastingen.
• Rotatiesnelheid:Hogere snelheden stellen hogere eisen aan precisie, balancering en smering.
• Drukhoek:De tandwielspecificatie moet compatibel zijn met het bijbehorende onderdeel.
• Spiraalvormige hoek:Dit heeft invloed op de tandaangrijping, de verdeling van de belasting en de werkingseigenschappen.
• Afmetingen tandwiel:Boringmaat, buitendiameter, aanzichtbreedte en montagematen moeten bij de machine passen.
• Materiaal:De materiaal- en warmtebehandelingseisen moeten de bedrijfsbelasting en de verwachte levensduur weerspiegelen.
• Omgevingsomstandigheden:Stof, vocht, temperatuur en corrosieve omstandigheden kunnen de vereisten voor materiaal en oppervlaktebehandeling beïnvloeden.
• Verzet:De juiste afstand is essentieel voor een soepele werking en beheer van thermische uitzetting.

Hoe beïnvloeden materialen en productie de prestaties van tandwielen?

De prestaties van tandwielen zijn niet alleen afhankelijk van de tandgeometrie, maar ook van materiaalkeuze, bewerkingsnauwkeurigheid en warmtebehandeling. Industriële spiraalvormige kegeltandwielen moeten vaak bestand zijn tegen herhaalde contactspanning, buigkrachten en fluctuerende belastingen gedurende lange bedrijfsperioden.

Veelgebruikte tandwielmaterialen zijn onder meer gelegeerd staal en andere technische materialen die zijn geselecteerd op basis van belasting, snelheid, milieu en kostenvereisten. Warmtebehandeling kan de hardheid, slijtvastheid en vermoeidheidsprestaties verbeteren, terwijl precisiebewerking helpt bij het bereiken van een nauwkeurige tandgeometrie en een goed paringscontact.

De productiekwaliteit wordt vooral belangrijk voor toepassingen met hoge snelheid of hoge belasting. Kleine maatafwijkingen kunnen het tandcontact, speling, trillingen en geluid beïnvloeden. Een betrouwbare fabrikant moet daarom in staat zijn kritische afmetingen te controleren en een consistente productiekwaliteit over batches heen te handhaven.

Jinjiang Feida Machinery Co., Ltd.richt zich op transmissiecomponenten van machines en kan klanten ondersteunen die betrouwbare tandwieloplossingen nodig hebben voor verschillende mechanische toepassingen. Voor aangepaste vereisten moeten technische tekeningen, afmetingen, materiaalspecificaties en bedrijfsomstandigheden vóór productie worden besproken.

Hoe kan goed onderhoud de levensduur van tandwielen verlengen?

Zelfs een goed gefabriceerd tandwiel kan voortijdig defect raken als de installatie of het onderhoud wordt verwaarloosd. Veel tandwielproblemen worden niet veroorzaakt door het tandontwerp zelf, maar door vervuiling, verkeerde uitlijning, onvoldoende smering of overmatige belasting.

1. Gebruik geschikte smering.Selecteer smeermiddel op basis van het ontwerp van de versnellingsbak, de bedrijfssnelheid, de temperatuur en de aanbevelingen van de fabrikant.
2. Controleer de uitlijning.Een verkeerde uitlijning van de as kan de belasting op specifieke delen van de tanden concentreren en de slijtage versnellen.
3. Monitor de terugslag.Overmatige of onvoldoende speling kan bijdragen aan lawaai, warmteontwikkeling en tandbeschadiging.
4. Houd het systeem schoon.Vreemde deeltjes kunnen precisietandoppervlakken beschadigen en de slijtage door schuren versnellen.
5. Inspecteer ongewoon geluid.Veranderingen in geluid of trillingen kunnen wijzen op slijtage, verkeerd contact of smeerproblemen.
6. Voorkom overbelasting.Herhaaldelijk gebruik boven het beoogde koppel kan verbuiging van de tanden of oppervlaktemoeheid veroorzaken.
7. Houd de temperatuur in de gaten.Abnormaal hoge temperaturen kunnen duiden op overmatige wrijving, slechte smering of andere transmissieproblemen.

Routine-inspectie is vooral belangrijk voor apparatuur die continu of onder variabele belasting werkt. Het vroegtijdig opsporen van abnormale slijtage is over het algemeen goedkoper dan het vervangen van een volledige versnellingsbak of het omgaan met onverwachte productiestilstand.

Spiraalvormige kegeltandwielen versus rechte kegeltandwielen

Beide typen tandwielen zijn ontworpen om beweging over te brengen tussen elkaar kruisende assen, maar hun tandgeometrie zorgt voor verschillende bedrijfseigenschappen.

De juiste keuze hangt uiteindelijk af van de bedrijfsomstandigheden van de machine en niet simpelweg van het kiezen voor het meer geavanceerde ontwerp. Toepassingsvereisten moeten altijd de tandwielconfiguratie bepalen.

Welke veel voorkomende fouten moeten kopers vermijden?

Het kopen van uitrusting kan ingewikkeld worden als kopers zich op één enkele specificatie concentreren. Verschillende vermijdbare fouten kunnen leiden tot slechte prestaties of compatibiliteitsproblemen.

Een professionele leverancier moet bereid zijn de technische vereisten te beoordelen in plaats van simpelweg een product te citeren op basis van één dimensie. Deze aanpak is vooral belangrijk voor OEM-, vervangings- en klantspecifieke machineprojecten.

Veelgestelde vragen over spiraalvormige kegeltandwielen

Conclusie: Bouwen aan een betrouwbaarder transmissiesysteem

Spiraalvormige kegeltandwielen bieden een effectieve oplossing voor machines die het rotatievermogen tussen elkaar kruisende assen moeten omleiden en tegelijkertijd een soepele en betrouwbare werking moeten behouden. Hun spiraalvormige tandgeometrie kan de contacteigenschappen helpen verbeteren, mechanische schokken verminderen en een stabiele koppeloverdracht ondersteunen.

De kwaliteit van de versnellingen alleen is echter niet bepalend voor de prestaties van de transmissie. De juiste combinatie van geometrie, afmetingen, materiaal, warmtebehandeling, productieprecisie, smering en installatie is essentieel. Kopers moeten daarom de volledige werkomgeving evalueren in plaats van een uitrusting uitsluitend op basis van grootte of prijs te selecteren.

Voor fabrikanten, apparatuurintegrators en kopers van vervangingsonderdelen kan het werken met een ervaren leverancier de bevestiging van de specificatie vereenvoudigen en het risico op compatibiliteitsproblemen verkleinen.Jinjiang Feida Machinery Co., Ltd.kan met klanten samenwerken aan de transmissievereisten van machines en op maat gemaakte tandwieloplossingen op basis van technische tekeningen, monsters en toepassingsspecificaties.
