Uiterst nauwkeurige tandwielverwerkingsoplossingen voor zware belasting en hoge snelheid

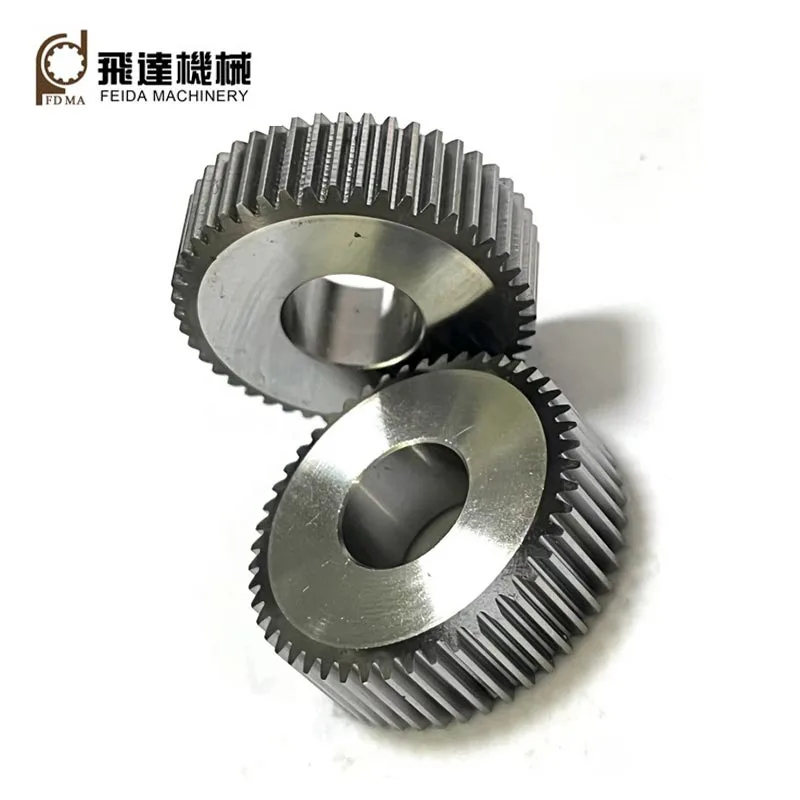

De prestaties vanversnellingtransmissiesystemen zijn gericht op de gecoördineerde controle van de nauwkeurigheid van het tandprofiel, de oppervlaktehardheid en de ingrijpingskarakteristieken. Cilindrische tandwielen, kegeltandwielen en op maat gemaakte tandwielkasten vereisen procesroutes die zijn afgestemd op belastingsprofielen voor bouwmachines, landbouwmachines en industriële automatisering. Rechte en spiraalvormige cilindrische tandwielen worden veel gebruikt in aandrijvingen met parallelle assen, waarbij tandkroning en puntontlasting de ingrijpende impact en het geluid effectief verminderen. Spiraalvormige kegeltandwielen zijn geschikt voor transmissie met kruisende assen, waarbij de gebogen tandgeometrie een hoog koppel mogelijk maakt en tegelijkertijd een soepele werking behoudt.

Bij de materiaalkeuze bereiken gelegeerde staalsoorten zoals 20CrMnTi en 42CrMo een oppervlaktehardheid van HRC58-62 na carbureren en afschrikken, waarbij de kerntaaiheid binnen het bereik van 30-38 HRC blijft, waardoor de slijtvastheid tegen tandbreuk in evenwicht wordt gebracht. Voor zware belastingtoepassingen met gemiddelde tot lage snelheden vergroot het kogelstralen bij de tandwortels de drukrestspanningsdiepte, waardoor de buigvermoeidheidssterkte wordt vergroot. Slijpen, de belangrijkste nabewerking, verwijdert vervormingen door de warmtebehandeling en corrigeert profielafwijkingen, waarbij de tandvormtoleranties behouden blijven volgens DIN-klasse 5 of fijner, waarbij de oppervlakteruwheid Ra0,8 of lager bereikt.

Bij de integratie van de versnellingsbak wordt rekening gehouden met de keuze van de lagers, de smeermethode en de stijfheid van de behuizing. Een juiste plaatsing van olieretourkanalen en ontluchters helpt bij het reguleren van de bedrijfstemperatuur en het verlengen van de smeermiddelverversingsintervallen. Tijdens de montage heeft de aanpassing van de speling rechtstreeks invloed op de speling van de transmissie en de impactrespons, waardoor passende spelingswaarden nodig zijn op basis van de werkelijke omstandigheden.Versnellingmeetcentra voeren volledige inspecties uit van de cumulatieve pitch-fout en spoedafwijking, waardoor de verdeling van het contactpatroon op elk tandwielpaar voldoet aan de ontwerpverwachtingen.

Voor precisieaandrijvingen in automatiseringsapparatuur bieden genitreerde tandwielen met fijne modules lage thermische vervorming en hoge oppervlaktehardheid, geschikt voor omgevingen met weinig of geen smering. Door de modificatiecoëfficiënten en contactverhoudingen te optimaliseren, wordt de omvang van het omhulsel nog verder verkleind, terwijl de koppeldichtheid per gewichtseenheid toeneemt. Multi-proces tandwielverwerkingsroutes bieden flexibele combinaties van precisie en kosten voor verschillende transmissiesystemen.
