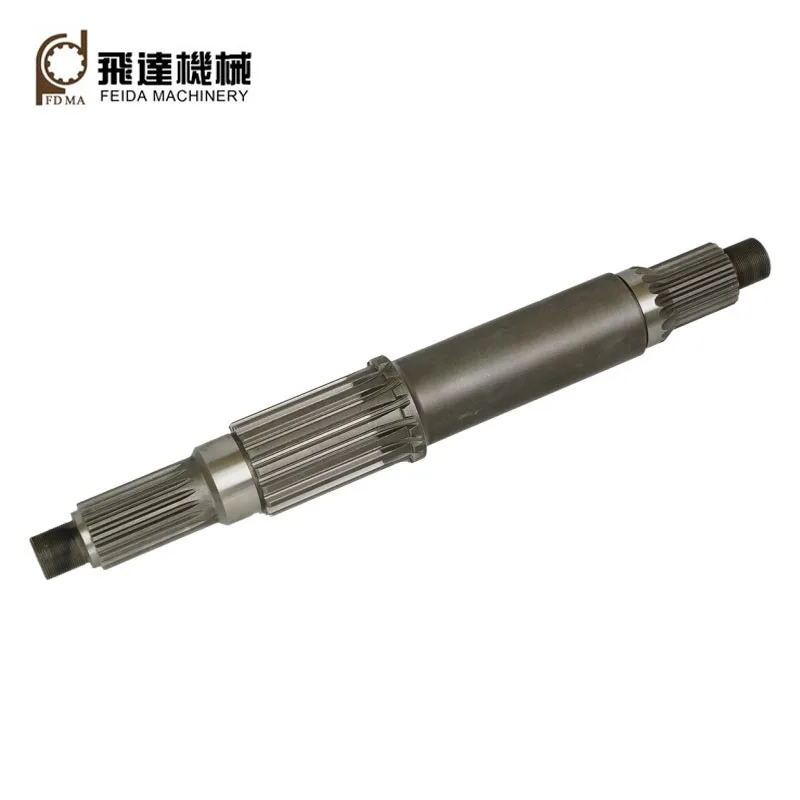

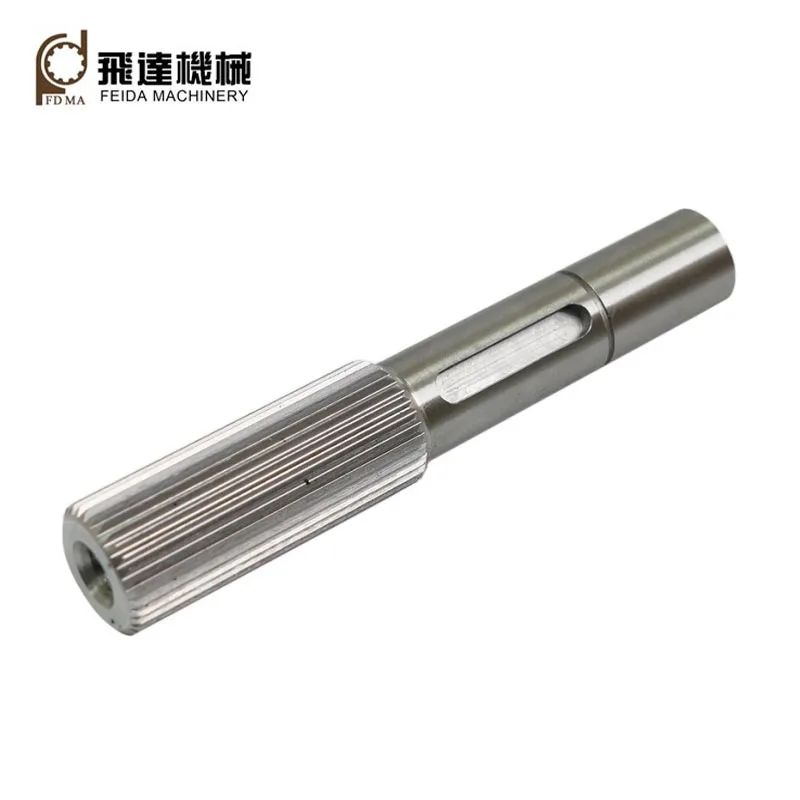

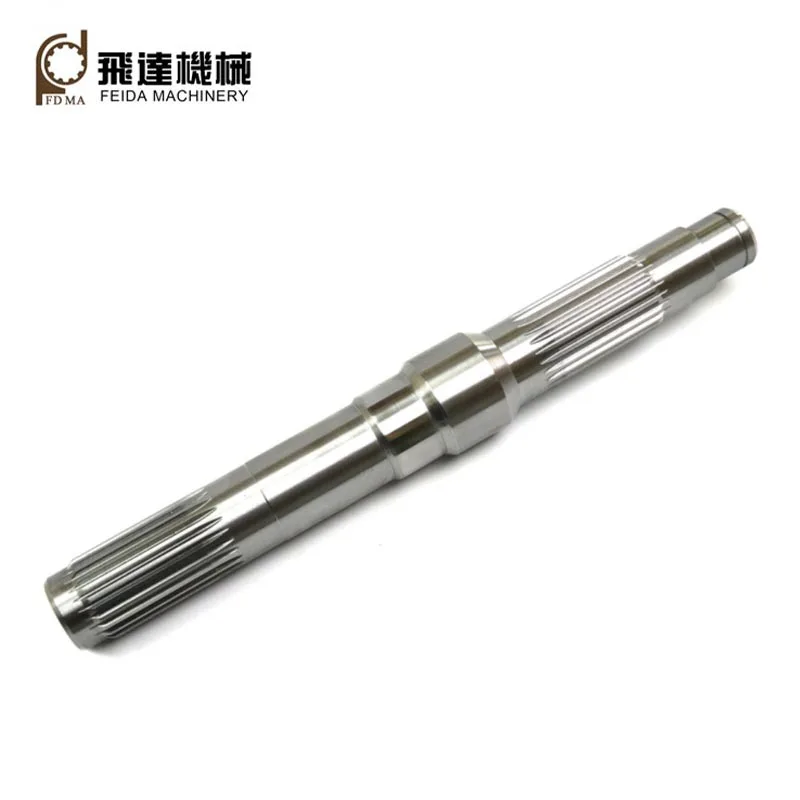

Spline-assen

Spline-assen zijn aangepast door de Feida Machinery-fabriek en zijn mechanische componenten met randen of tanden functie door in elkaar grijpende groeven in bijpassende componenten, waardoor het koppel wordt overgebracht naar bijpassende componenten verzenden koppel, ze hebben ook functies zoals het absorberen van verkeerde uitlijning, het verbeteren van de sterkte, het verminderen van trillingen en geluid, vereenvoudiging van montage en demontage, axiaal glijden, enz.

Twee veel voorkomende typen

1. Rechthoekig: vanwege hun rechte tanden met rechthoekige (platte) toppen en wortels, hebben ze de voordelen van eenvoudig ontwerp, lage productiekosten en eenvoudige bewerking en inspectie.
2. Involute: ze hebben ingewikkelde curven (vergelijkbaar met tandwieltanden), afgeronde tandwortels, uniforme steek, wat resulteert in zelfcentrerende functie, hoog draagvermogen, hoge sterkte en uitwisselbaarheid.

Kernparameter

Module:M0.5-5
Precisieklasse: ISO/DIN 6-10
Aantal tanden: hoe meer tanden, hoe hoger draagvermogen
Drukhoek: de gebruikelijke waarden zijn 30, 37,5 en 45 graden.
Een kleinere drukhoek geeft een hoger draagvermogen; grotere hoeken zijn beter voor schuifverbindingen.
Steekdiameter: de theoretische referentiecirkel.

Sollicitatie

Evolute-spline-assen zijn geschikt voor verbindingen met grote belastingen, hoge centreernauwkeurigheidseisen en grote afmetingen. Ze worden doorgaans gebruikt in een breed scala aan toepassingen, zoals aandrijflijnsystemen voor auto's, sturen mechanismen, bootmotoren, propellersystemen, lieren, vliegtuigmotoren, versnellingsbakken, differentiëlen, tussenbakken, enz.

Na meer dan 30 jaar ontwikkeling heeft Feida Machinery nu drie fabrieken: één voor mechanische transmissie componenten, één voor op maat gemaakte precisieonderdelen en één voor plaatwerkonderdelen. Wij zijn in staat hoogwaardige kwaliteit te produceren spie assen met behulp van CNC-spline-verwerkingstechnieken (bijv. afwikkelen, vormgeven, brootsen, slijpen, enz.) en hoogwaardige rauw materialen (bijv. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, enz.).

Het hele bewerkingsproces

Grondstoffen → Smeden → Draaien → Splineverwerking → Frezen → Warmtebehandeling → Slijpen → Inspectie → Verpakking en verzending

Belangrijkste productieapparatuur

Met meer dan 30 jaar ontwikkeling beschikt Feida Machinery over een complete set geavanceerde productie apparatuur, inclusief CNC-draaibank, CNC-tandwielhobber, CNC-tandwielvormer, CNC-tandwielscheermachines, CNC-spline-broachmachine, CNC-tandwiel slijpmachine, CNC bewerkingscentrum, enz.

Warmtebehandeling

Onze warmtebehandelingsprocessen omvatten afschrikken en temperen, carboneren en afschrikken, hoogfrequent harden, carbonitreren, nitreren, enz. Door middel van warmtebehandeling kunnen de mechanische eigenschappen van onze spiebanen worden geoptimaliseerd heel goed.

Veelgestelde vragen

Hoe waarborg je de kwaliteit van precisieonderdelen?

Feida is geslaagd voor de ISO:2015-certificering van het kwaliteitsmanagementsysteem.
We implementeren een meertraps kwaliteitscontrolesysteem (QC):
Initial Article Inspection (FAI): Volledige dimensionale verificatie voordat de massaproductie begint.
In-Process Quality Control (IPQC): Bemonsteringscontroles elke 2 à 3 uur tijdens het bewerkingsproces.
100% eindinspectie: Elk onderdeel ondergaat een laatste controle op afmetingen en oppervlakteafwerking voordat het wordt verpakt.

Hoe zijn uw after-sales services?

We hebben een uitgebreid after-sales servicesysteem opgezet, dat tijdige technische ondersteuning en oplossingen biedt om ervoor te zorgen dat klanten zich geen zorgen hoeven te maken tijdens het gebruik.
